    GaN PA链路解决方案

    编者:王勇@有芯电子 阅读851 来源: 浩瀚芯光 2023/10/16 05:54:03 文章 外链 公开

    浩瀚芯光针对2.1~6.5GHz,饱和输出功率45dBm(30W)的功率放大使用场景,可提供驱放(DA)+功放(PA)的链路解决方案,其中PA采用GaN工艺,DA采用GaAs和GaN两种工艺,链路功率增益47dB,链路效率35%。


    两种链路放大方案如下:


    方案一:GaAs DA(MH369)+GaN PA(MH1307)

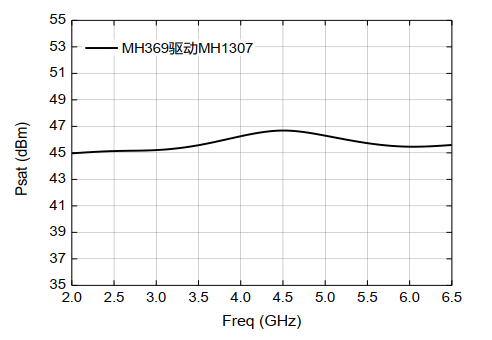

    典型应用测试曲线







    方案二:GaN DA(MH1309)+GaN PA(MH1307)

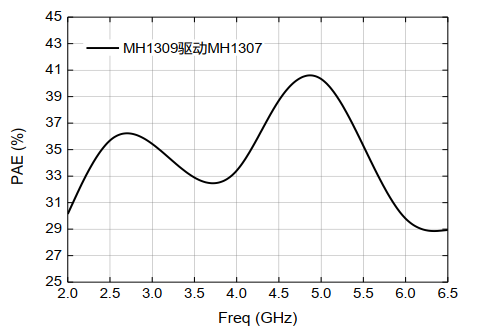

    典型应用测试曲线
