现代电子系统对其电源提出了很高的要求。与所有技术规格一样，电源始终被期望提供精确且稳定的输出特性。当电源负载发生变化时，输出电压不仅要在标准工作条件下保持尽可能稳定，而且在各种负载变化下也应如此。

因此，电源必须对变化的电流需求做出快速而精确的响应，同时避免过大的电压跌落、过冲或振荡。要实现这一目标，需要对控制环路、输出级以及整体系统布局进行精心设计。

关键输出参数

输出电压的稳定性与纯净度由多个电气参数共同决定：

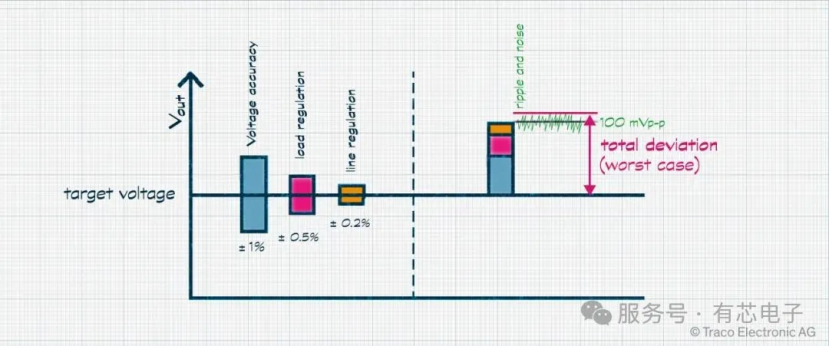

◾ 电压精度：说明输出电压与其标称值的接近程度。

◾ 线性调整率：说明当输入电压在其规定范围内变化时，输出电压的变化量。

◾ 负载调整率：指示当负载电流在最小值和最大值之间变化时，输出电压的变化量。

◾ 纹波与噪声：描述叠加在直流输出电压上的残余交流成分。

这些参数通常以百分比或最大值的形式表示，必须综合起来考量，才能得出目标输出电压可能出现的总偏差范围。

除了上述稳态特性外，电源在动态负载变化期间的表现尤为重要。当负载突然需要更大电流或迅速降低功耗时，电源必须尽可能快速地补偿这种扰动。

 如果调节速度过慢或设计不当，输出电压可能会短暂跌落到标称值以下（电压跌落）或升高至标称值以上（过冲）。敏感的电子电路可能会对这些扰动产生不良反应，因此良好的动态响应特性至关重要。

控制环路

在每一款受控的开关电源中，负责控制上述参数（纹波与噪声除外）的核心便是控制环路。它的任务是持续监测输出电压，并调整转换器的开关行为，以维持目标值。

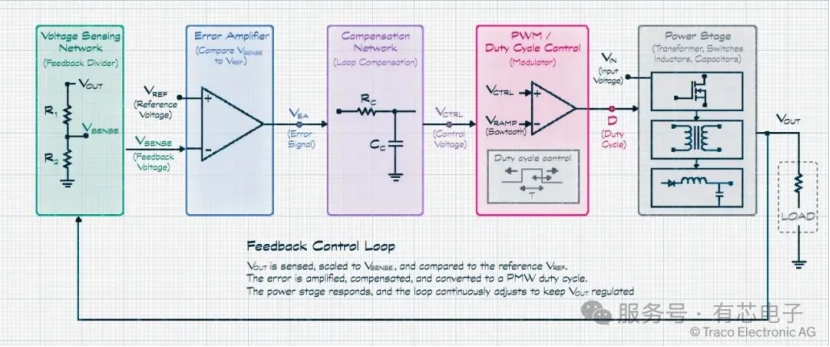

从简化角度来看，控制环路通常由以下部分组成：

◾ 电压检测网络

◾ 误差放大器

◾ 补偿网络

◾ 功率级（变压器、开关管、电感和电容）

每当输出电压偏离其目标值时，控制器会调整转换器的占空比或开关模式，以校正该偏差。

尽管控制环路涉及多个层面，但决定其工作方式的两个关键参数主要是穿越频率和相位裕度。

穿越频率

穿越频率说明了整个控制系统对扰动做出反应的速度。

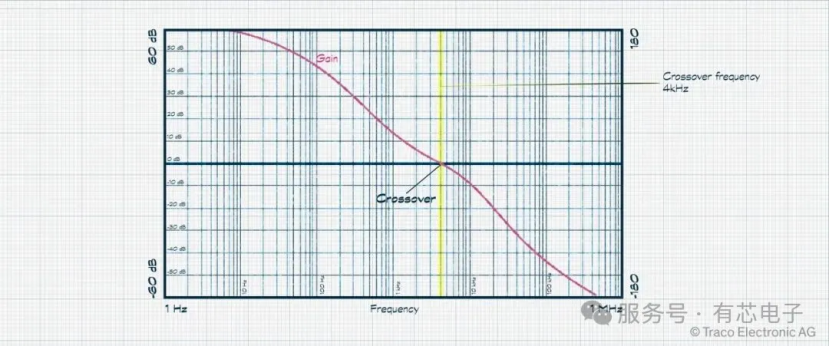

更准确地说，它是指控制系统的环路增益下降到单位增益（增益 = 1 或 0 dB）时的频率。在此频率以下，控制器能够有效地校正扰动；在此频率以上，环路不再具有足够的增益来有效调节输出。

在实际应用中：

◾ 穿越频率较高：意味着控制器对负载变化的反应更快。

◾ 穿越频率较低：意味着响应较慢，但通常更稳定。

然而，穿越频率不能无限提高。转换器的开关频率以及控制系统内部的延迟都会对其构成限制。在许多开关电源中，穿越频率通常选择在开关频率的十分之一到二十分之一左右。

例如：

◾ 开关频率：100 kHz

◾ 典型控制带宽：5–10 kHz

这种平衡确保了控制器在维持稳定运行的同时，能够有足够快的响应速度。

相位裕度

穿越频率决定了控制环路的反应速度，而相位裕度则决定了系统的稳定性。

每个控制环路在检测到误差和进行校正之间都会存在延迟。这些延迟会使反馈信号的相位发生偏移。如果环路增益仍然较高时相移过大，负反馈实际上可能转变为正反馈，从而引发振荡。

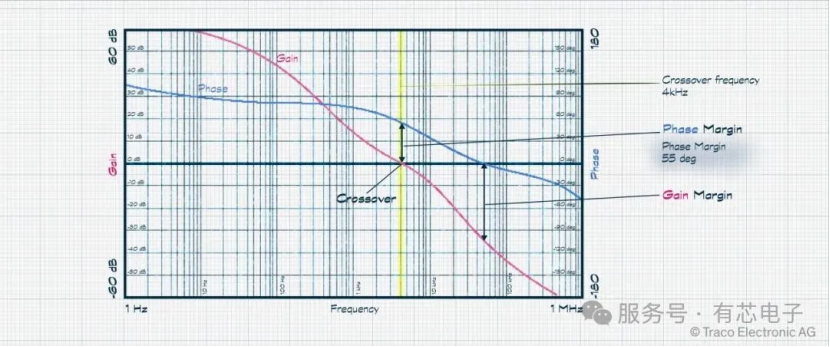

 相位裕度指示了系统距离此不稳定点还有多远。它在穿越频率处测量，表示在达到 180° 临界相移之前所剩余的相位。

典型的设计取值如下：

◾ 相位裕度低于 30°

存在振荡和不稳定的风险

◾相位裕度在 45°–60° 左右

在速度与稳定性之间取得良好折衷

◾相位裕度高于 70°

非常稳定，但响应较慢

因此，相位裕度的典型目标范围在 45° 至 60° 之间。

以上就是本期关于电源控制环路中两个关键参数——穿越频率与相位裕度的介绍。

在下期内容中，我们将继续深入，结合实际负载瞬态响应，分析控制环路在动态条件下的表现，并探讨工程师在设计与选型中需要权衡的关键因素。敬请关注第二期，即将发布！
