800V OBC选型：SiC、隔离、保护，先看哪个？

随着800V平台在纯电车型中加速落地，OBC的功率等级、器件选型和供应链都在发生变化。对于正在做11kW或22kW方案的工程师来说，PFC温升、LLC效率、关键料交期是绕不开的问题。本文按OBC从AC输入到接口指示的信号流，把10个电路分区逐一整理，说明每个分区的作用、推荐器件和选型注意点，并附上推荐品牌和常见问答，方便直接拿去做选型参考。

2025年国内车载充电机的配套量已突破920万套，其中11kW及以上高功率产品的占比提升至38%。乘用车领域的变化更明显，11kW与22kW产品合计已占据75%的份额。OBC的平均功率也从2023年的6.6kW提升到了2025年的11.2kW。功率等级的上移，直接改变了PFC和LLC的器件选型逻辑：SiC加速替代硅基，双向充放电（V2L/V2G）逐渐成为标配，PFC与LLC则持续追求更高功率密度和更小体积。

这些变化直接带来了选型上的压力。功率提高之后，PFC和LLC的温升更难压住，散热设计和器件布局都要重新考虑；SiC替代硅基的过程中，驱动电路和外围参数需要同步调整；双向充放电增加了隔离通信和保护的复杂度；而体积要求越来越紧，又逼着工程师在小封装和高性能之间找平衡。换句话说，OBC选型不再是简单对照参数表，而是要同时看性能、空间、认证和供货。

与此同时，主控与功率层仍由英飞凌、安森美、ST、ROHM、TI等国际大厂主导，SiC渗透率持续上升；国产阵营中新洁能、杰华特等已经批量进入车企供应链，在MOSFET、LDO、隔离器件等品类上完成不同程度的进口替代。当前半导体市场又处于结构性缺货周期，存储和AI算力芯片挤占上游产能，车规MCU、模拟器件、功率器件交期普遍拉长，现货价格走高。在这种行情下，选型时除了看性能和认证，还要把供货能力纳入考虑。

选型优先看的几个方向

• 功率级优先看SiC模块化。比如ROHM HSDIP20把6颗顶部散热分立器件收进一个封装，温升低约38℃，面积少约52%；

• 交期紧张时，隔离、LDO、保险丝可以优先看国产和现货资源。晶台光耦、杰华特LDO、AEM与SCHURTER车规保险丝都有可考虑的方案。

• 空间紧张时，优先看小封装器件。NDK NX1612SA（1.6×1.2mm车规晶振）、TRACO TEN 80WI（2"×1" 80W模块）、ROHM HSDIP20都适合紧凑型OBC。

• 车规认证要先确认。认准AEC-Q100/Q101/Q102/Q200和IATF 16949，没有这些认证，参数再好看也不能上车。

按信号流看一遍，主要分区及选型参考

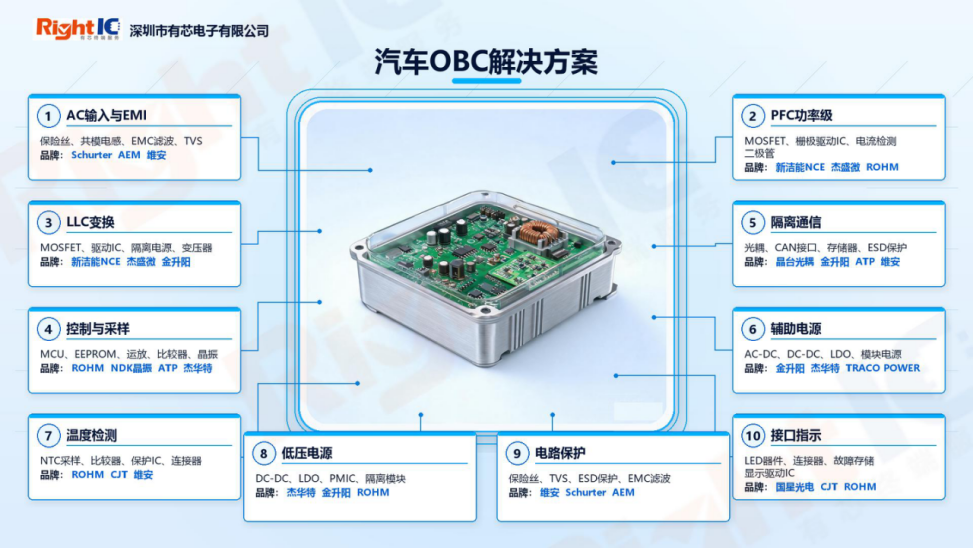

OBC从交流输入到接口指示，信号会依次经过输入保护、功率变换、控制采样、隔离通信、辅助电源、温度检测、低压供电、电路保护和状态指示等环节。每个分区承担的功能不同，选型时关注的重点也不一样：功率级看效率、温升和封装，控制采样看精度和尺寸，隔离通信看耐压和响应，辅助电源看隔离和滤波，保护器件看分断能力和脉冲耐受。您可参考有芯电子汽车OBC解决方案图，我们将按逐个分区说明。

有芯电子汽车OBC解决方案

① AC输入与EMI

作用：处理保险丝、共模电感、EMC滤波和TVS，在高压输入条件下保证可靠保护与电磁兼容。

选型参考：

• SCHURTER ADO系列：面向电动汽车高压系统，采用10.3×38封装，额定电流覆盖10~63A，最高1000VDC下可持续承载40A，具备快断和抗振动能力，已通过UL认证，专利灭弧填料可防止二次拉弧。

• AEM QM2822H/QM2840H系列：2025年底发布的车规高功率贴片保险丝，两个系列合计覆盖40~200A，在IATF 16949工厂制造并通过AEC-Q200 Rev E认证，适合空间紧张的高压大电流保护。

选型注意：不能只看额定电流，还要确认电压、分断能力、脉冲耐受和认证等级，QM系列尤其要按具体子型号核对电流档位。

② PFC功率级

作用：PFC是OBC效率的关键环节，核心器件包括MOSFET、栅极驱动IC和电流检测二极管。分立SiC方案虽然灵活，但温升难压、占板大，均流和驱动环路设计也比较复杂。

选型参考：

• ROHM HSDIP20系列SiC塑封模块：提供4in1和6in1结构。以6颗SiC MOSFET构成的PFC电路为参照，相比6颗顶部散热分立器件，温升低约38℃，安装面积减少约52%，电流密度达到分立方案3倍以上。

选型注意：模块化封装把顶部散热、驱动环路和均流问题一起处理了，但如果拓扑和驱动设计不匹配，直接替换未必能拿到全部收益。

③ LLC变换

作用：LLC高压侧需要低导通损耗的MOSFET，同时还要配驱动、隔离电源和变压器，选型分散，交期也不容易统一。

选型参考：

• ROHM HSDIP20系列：同样覆盖LLC拓扑，750V耐压6款、1200V耐压7款，共13款机型，例如BST47T1P4K01、BST38T2P4K01，把PFC+LLC两级功率变换的器件选型收进一个封装。

• 新洁能超结MOSFET：提供600V~1700V产品线，低导通损耗适合LLC高压侧，同时可提供配套驱动IC，国产方案在LLC级已经规模上车。

选型注意：LLC对驱动时序和死区比较敏感，换MOSFET时建议同步复核驱动电阻和死区设置。

④ 控制与采样

作用：涵盖MCU、EEPROM、运放、比较器和晶振，其中晶振的小型化和精度直接影响控制板布局。

选型参考：

• NDK NX1612SA：全球首创的1.6×1.2mm车规水晶振子，在-40℃~+125℃全温区实现±40ppm，可为OBC数字控制与车载通信提供超小型基准时钟。

选型注意：晶振选型除了尺寸和精度，还要确认负载电容、频率容差和老化指标是否匹配MCU和通信芯片要求。

⑤ 隔离通信

作用：需要光耦、CAN接口、存储器和ESD保护，OBC控制与高压接口之间的隔离反馈对耐压、封装和CTR稳定性都有要求。

选型参考：

• 晶台光耦KL3H7U：通过AEC-Q102车规认证，采用SSOP4超小封装（4.4×2.7×2.0mm），保持3750Vrms隔离耐压，CTR覆盖50%~600%多档分级，适合OBC控制与高压接口的隔离反馈。

• 晶台光耦KL6N137：10Mbps高速光耦，隔离电压5000Vrms，响应延迟低至75ns，引脚兼容国际一线同类产品。

选型注意：CTR分档要按实际电流传输比选，不能只看隔离电压；高速光耦替换时，建议逐型号确认引脚和外围电路。

⑥ 辅助电源

作用：要在高压、高噪声环境中稳定工作，外围滤波和隔离设计往往会吃掉宝贵空间。

选型参考：

• TRACO POWER TEN 80WI系列：2026年8月发布的80W DC/DC模块，采用2"×1"封装，适合空间受限的OBC辅助电源设计。

• TRACO POWER TRI系列：增强隔离DC/DC，支持9000VDC隔离耐压（1秒）和15kV/μs共模瞬变抗扰，内置EN 55032 Class A滤波器，在高压嘈杂的OBC环境里可以省掉外围滤波设计。

选型注意：要确认输入范围、效率、降额条件和隔离等级，建议以原厂数据手册为准。

⑦ 温度检测

作用：负责OBC功率级与电池侧的宽温区温度采样和过温保护判断，连接器还要满足防水和抗振要求。

选型参考：

• ROHM车规NTC热敏电阻与比较器组合方案：覆盖宽温区温度采样和过温保护判断，为OBC功率级与电池侧构建热安全闭环。

• CJT长江连接器车规系列：涵盖防水密封连接器、高压储能端子和车载信号接插件，在IATF 16949体系下制造，满足宽温、抗振动要求，为温度采样信号回传提供高可靠连接。

选型注意：NTC的B值、精度和封装直接影响采样误差，连接器则要确认防水等级和插拔寿命。

⑧ 低压电源

作用：涵盖DC-DC、LDO、PMIC和隔离模块，OBC控制域需要干净电源，常供电域还要低功耗，LDO的压差、PSRR和静态电流都是硬指标。

选型参考：

• 杰华特JWQ7843系列：输入3.2~40V，静态电流仅17.5μA，适合常供电域低功耗设计。

选型注意：LDO替换要复核散热、输出电容要求和使能逻辑，尤其是常供电域。

⑨ 电路保护

作用：涉及保险丝、TVS、ESD保护和EMC滤波，车载二次保护要扛住高脉冲电流、高热波动和机械冲击，普通贴片保险丝容易失效。

选型参考：

• AEM CMF系列（待确认）：大电流高功率密度实心保险丝，单一封装尺寸覆盖20~100A（125Vdc），提供商用与车规两个等级。

• SCHURTER UAI 1206（待确认）：AEC-Q200认证的耐脉冲贴片保险丝，通过1500g机械冲击测试，专为高脉冲电流、高热波动的车载二次保护设计。

选型注意：要区分一次保护和二次保护，确认分断能力和脉冲耐受曲线。

⑩ 接口指示

作用：包括LED器件、继电器、故障存储和显示驱动IC，充电状态灯同样需要满足车规要求。

选型参考：

• ROHM BD18353EFV-M：车规LED驱动IC，通过AEC-Q100 Grade 1认证，支持Boost拓扑，输入电压5~65V，内置PWM调光和LED开路/短路诊断保护，可为OBC状态指示与外部灯效提供恒流驱动。

• 国星光电车规LED：覆盖TOP2835平台光源和超红光源，多款通过AEC-Q102认证，具备高亮度和长寿命特性，已进入比亚迪、长安、五菱等主流车企供应链，是充电状态指示灯的国产优选。

选型注意：LED驱动要确认调光方式、故障诊断和EMC表现，LED则要确认色坐标、亮度和光衰指标。
