引言

守正微电子（Arden Micro）是一家专注高性能、高可靠模拟芯片的设计公司，具备高可靠塑封的生产与检验检测能力。产品线覆盖微模块稳压器、LDO 线性稳压器、DC/DC 转换器、运算放大器、电压基准、LED 驱动器、总线收发器与车规继电器控制器等方向，面向汽车、工业、信息通信与消费电子领域。

在多路负载点供电的设计中，各路电压彼此独立、单路负载往往超过 4A，把功率级与外围元件一并收进封装，是压缩板上面积、简化布局的常用做法。SZM4644B 就是这一类四通道微模块稳压器：它在 15mm × 9mm 的 BGA77 封装内集成开关控制器、功率 FET、电感器与全部支持组件，四路输出各提供 4A 连续电流，并联后最高可输出 16A，输出电压在 0.61V～5.5V 范围内由一只外部电阻设定，模块外部只需配置输入与输出电容。该型号可作为 LTM4644 的原位替代，两者在通道数量、引脚功能与输出能力上逐项一致。

SZM4644B 四通道微模块稳压器

典型应用领域

四个通道可以分别设定输出电压，单路 4A、并联 16A，输入范围覆盖 4V～20V，主要用在 FPGA、DSP 与 ASIC 的多轨供电、通信与数据中心板卡、工业控制与仪器仪表、测试测量设备，以及空间受限的嵌入式设备中。

FPGA、DSP 与 ASIC 的多轨负载点供电。 大容量 FPGA 通常需要内核、收发器、DDR 与 I/O 几组彼此独立的电压轨，SZM4644B 的四个通道各提供 4A 连续电流，输出电压在 0.61V～5.5V 之间由一只外部电阻设定，正好对应这几组轨道。TRACK/SS 引脚支持通道之间的比例式跟踪与重合式跟踪，上电顺序和时序监视都在模块内部完成。

通信、网络与数据中心板卡。 单路负载超过 4A 时，可以把通道组合成 2+2、3+1 或四路并联，最高给出 16A。

工业控制与仪器仪表。 4V～20V 的输入范围覆盖 5V、12V、19V、20V 几档常见母线，工业现场常用的 12V 与 18V 轨可以直接接入；母线电压更低时，把 SVIN 引脚接到独立偏置电源上，最低工作电压可以降到 2.375V。

测试测量与空间受限设备。 输出纹波电压典型值 5mV、最大值 30mV，在 0A～4A 的负载跳变下峰值电压偏差为 160mV、建立时间 40µs，适合对电源噪声敏感的精密数据采集设备；封装厚度另有 2.5mm 一档，每个通道只需要 1 颗 10µF 陶瓷输入电容和不少于 100µF 的低 ESR 陶瓷输出电容，不需要外接补偿网络。

替换 LTM4644 时的引脚与参数差异

SZM4644B 与 LTM4644 同为 BGA77 封装，77 个焊球的位置逐一相同，四路输出、四路功率输入、四路反馈、四路补偿、四路使能、四路电源良好指示以及共用的时钟与温度引脚，均可直接沿用原布局。模块内部同样在 VOUT 与 FB 之间集成了一只 60.4kΩ 高精度反馈电阻，误差放大器的基准电压为 0.61V。

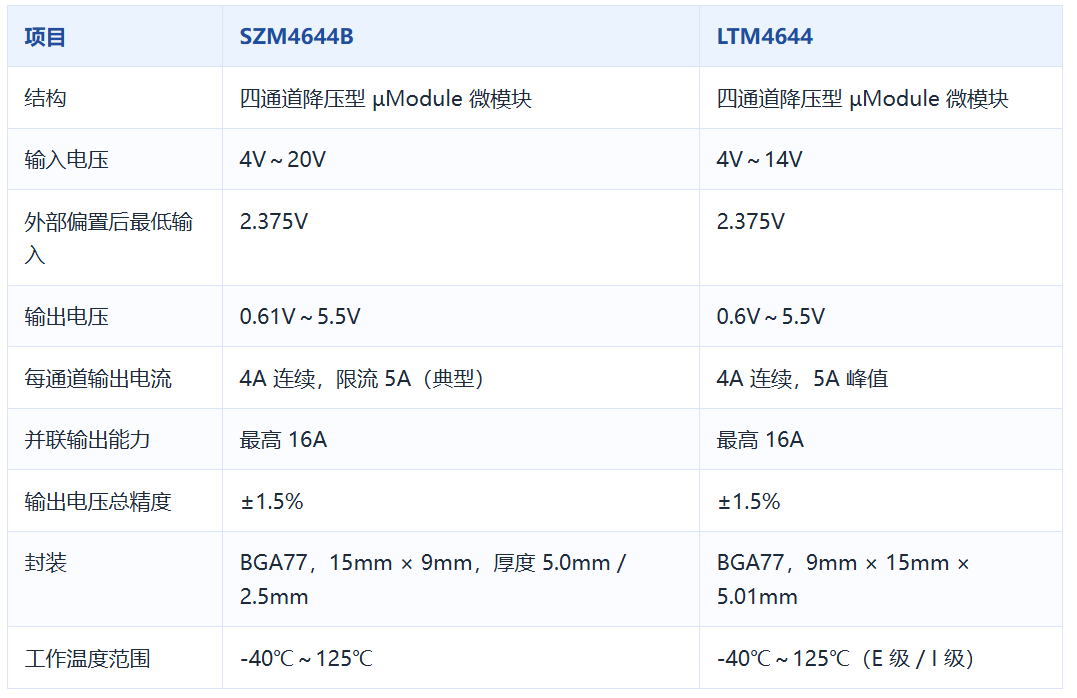

两者的主要指标对照如下表。

输入范围：4V～20V

输入电压范围为 4V～20V，比 LTM4644 的上限高出 6V。这 6V 对应的是 19V 与 20V 适配器母线、USB-PD 的 20V 档，以及工业设备中常见的 18V 轨；采用 14V 上限的器件处理这些母线时，需要在前面加一级降压或另选方案。输入端绝对最大额定值为 -0.3V～22V，母线波动与瞬态过冲留有余量。

每个通道都有独立的 VIN 与 SVIN 两个引脚。VIN 连接内部上端 MOSFET 的漏极，是功率输入端；SVIN 为内部控制电路供电，多数应用把它直接连到对应的 VIN。把 SVIN 接到一只独立偏置电源上，VIN 的最低工作电压可以从 4V 降到 2.375V，用于 3.3V 或 2.5V 母线供电的场合；此时 SVIN 电压不能低于该通道的输出电压。输入欠压闭锁门限在 VIN 下降时为 2.6V（典型值，范围 2.4V～2.8V），迟滞 350mV。

输出配置：四路 4A、并联 16A 与多相运行

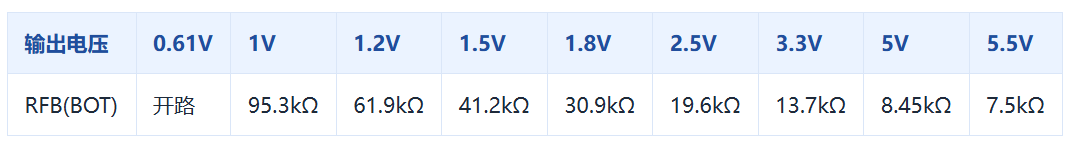

四个通道相互独立，每通道提供 4A 连续输出电流，输出电流限制的典型值为 5A。输出电压由 VOUT 与 FB 之间的内部 60.4kΩ 电阻和一只外部电阻 RFB(BOT) 共同设定，不在 FB 引脚上装电阻时输出默认为 0.61V。常用输出电压与 RFB(BOT) 的对应关系见下表。

输出精度、上电时序与保护

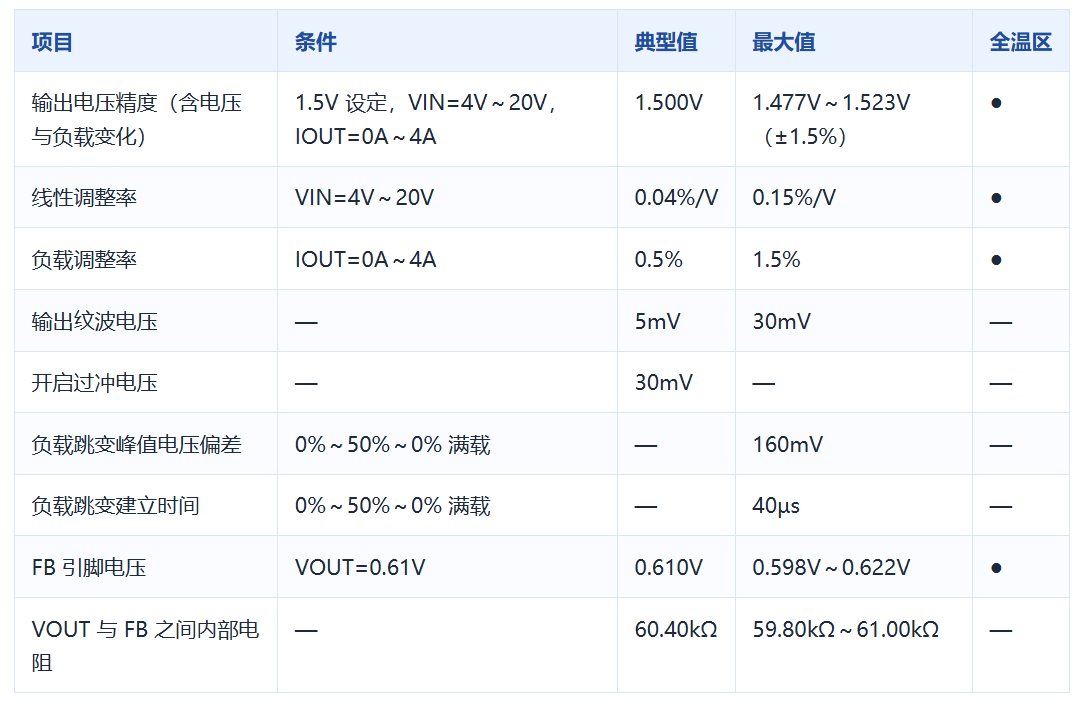

输出侧主要指标如下表，标注 ● 的项目在整个 -40℃～125℃ 工作温度范围内得到保证。

切换与选型要点

选型时先确认输出能力与输入范围是否够用：四路输出各 4A 连续电流、并联后最高 16A，输出电压在 0.61V～5.5V 之间由外部电阻设定，输入母线落在 4V～20V 之内，工作温度范围 -40℃～125℃。

反馈电阻需要重新取值。 输出电压由 VOUT 与 FB 之间的内部 60.4kΩ 电阻和一只外部电阻 RFB(BOT) 共同决定。SZM4644B 的基准电压为 0.61V，LTM4644 为 0.6V，同一输出电压对应的 RFB(BOT) 阻值并不相同，例如 1.2V 输出在 LTM4644 上取 60.4kΩ，在 SZM4644B 上则为 61.9kΩ。替换时每一档输出电压都要重新确定 RFB(BOT)，不能沿用原设计的阻值。

MODE 与 PGOOD 的处理。 MODE 引脚不能悬空，接 INTVCC 进入强制连续模式，接 GND 进入轻载不连续模式；PGOOD 上拉至 INTVCC 时，串接电阻应大于 20kΩ，建议取 100kΩ。开关频率固定为 1MHz 且不可编程，需要其他频率时从 CLKIN 输入 700kHz～1.3MHz 的外部时钟。

并联、散热与焊接。 单路负载超过 4A 时把多个通道并联，VOUT、FB、COMP 与 RUN、TRACK/SS 分别连在一起，反馈电阻按并联通道数折算，四个通道的 VIN 相互独立，可以用不同电源轨分别供电。母线电压接近 20V 时，需要核算瞬态过冲是否会触及 22V 的绝对最大额定值；散热按环境温度 60℃、200 LFM 风冷、不外加散热器核算，此时模块的功耗上限为 5.5W。焊球材质为 Sn63Pb37，熔点 183℃，回流焊峰值温度不超过 230℃、停留时间不超过 30s。

微模块系列型号

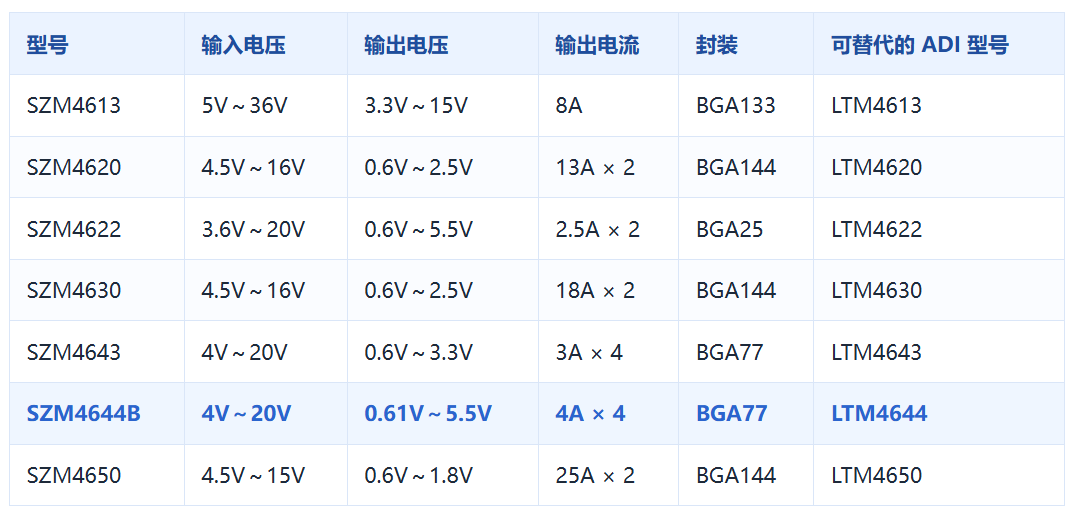

同系列微模块产品覆盖 2.5A 双通道到 25A 双通道的多个功率等级，各型号的输入输出范围与可替代的型号如下表。

其他产品线代表型号

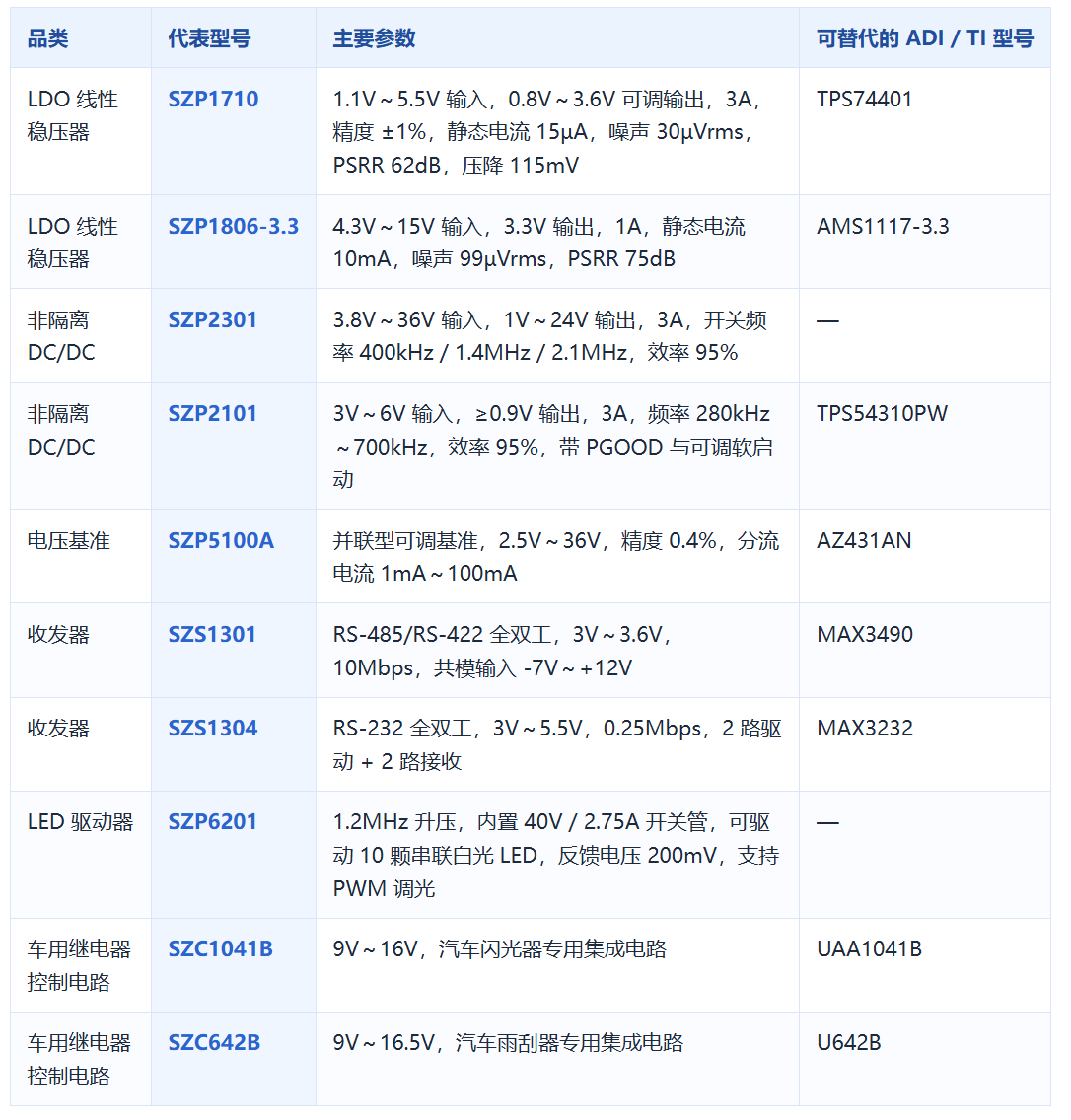

除微模块外，守正微的产品线还包括 LDO、DC/DC 转换器、电压基准、总线收发器、LED 驱动器与车规继电器控制器，从电源转换一直覆盖到总线接口与灯具控制。各品类中代表性的型号如下表。
